鋼板預熱、預放反變形加熱處理、安裝及拆卸加熱，被應用在很多工程領域。本篇以減震支座的法蘭板采用電磁加熱方式，來論述電磁加熱技術在鋼板加熱方面的應用技法。

1.加熱要求

需要加熱的是建筑隔震高阻尼支座，加熱溫度要求是在不大于30min時間內將一個φ1500的支座，或者不大于10min時間內將一個φ800的支座的法蘭盤加熱到230度。

2.功率估算

φ1500的法蘭板尺寸為1600*1600*55，法蘭板密度約為7.9t/m3，比熱約為0.46KJ/(kg.℃)。

則一塊DN1500法蘭板的質量M=ρv=1112KG，加熱到230度所需熱量為Q=MC△t=112567KJ，所需設備功率為P=Q/(T*η)=120KW

即當設備功率為120KW時，20分鐘內，可將一塊DN1500的法蘭板加熱到230度的。若同時加熱兩塊，則所需功率為240KW。

Φ800的法蘭板尺寸為900*900*36，法蘭板密度約為7.9t/m3，比熱約為0.46KJ/(kg.℃)。

則一塊Φ800的法蘭板質量M=ρv=230.4KG，加熱到230度所需熱量為Q=MC△t=24373KJ，加熱時間是10分鐘，則所需設備功率為P=Q/(T*η)=50KW

即當設備功率為200KW時，10分鐘內，可同時將四塊DN800的法蘭板加熱到230度。

綜上，當設備功率為240KW時，可滿足在不大于20min時間內將一個φ1500的支座，或者10min內，將4個φ800的支座的法蘭盤加熱到230度的加熱需求。

3.電磁加熱器選型

采用四臺60KW的設備并機運行，四臺電磁加熱器，可只開機一臺，也可同時開多臺機。

當只開1臺機時，可以在10分鐘內將1塊DN800的法蘭板加熱到230度。

當開2臺機時，可以在10分鐘內將2塊DN800的法蘭板加熱到230度，或者，20分鐘將1塊DN1500的法蘭板加熱到230度。

當開3臺機時，可以在10分鐘內將3塊DN800的法蘭板加熱到230度。

當開4臺機時，可以在10分鐘內將4塊DN800的法蘭板加熱到230度，或者，20分鐘將2塊DN1500的法蘭板加熱到230度。

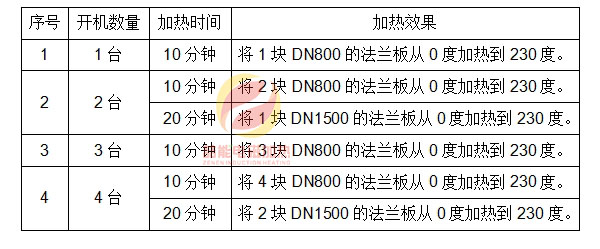

匯總?cè)缦卤恚?

4.加熱線盤設計

加熱線盤規格為1800*900，用耐高溫非金屬材料固定，上覆20~40mm厚的隔熱保溫棉，線盤整體厚度大概4～6cm，一共4個線盤。

每兩個線盤可進行一塊φ1500支座法蘭板的加熱，或者同時進行4個φ800或尺寸更小的支座法蘭板的加熱。

5.控制方式

加熱器外接有5種控制方式可選：（12vDC/24vDC開關量、4-20mA、0-10v、繼電器/電位器信號、RS485半雙工通信信號）。

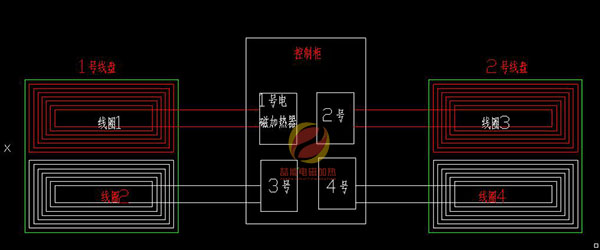

配有獨立電柜，溫度控制儀，4臺電磁加熱器分開控制。（簡圖如下）

類似案例及產品圖片

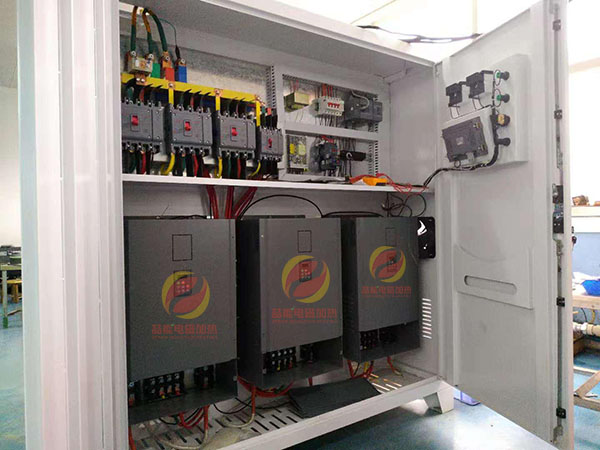

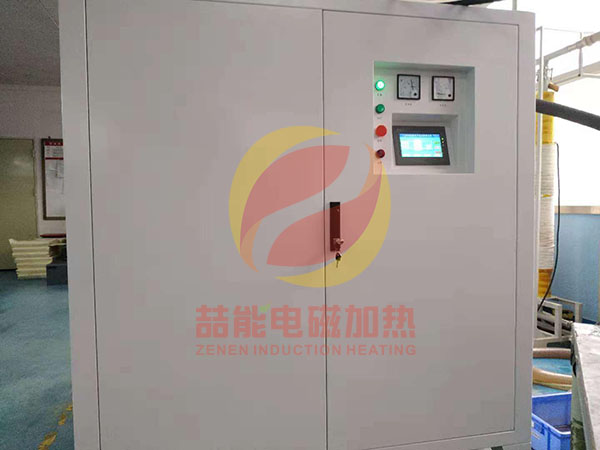

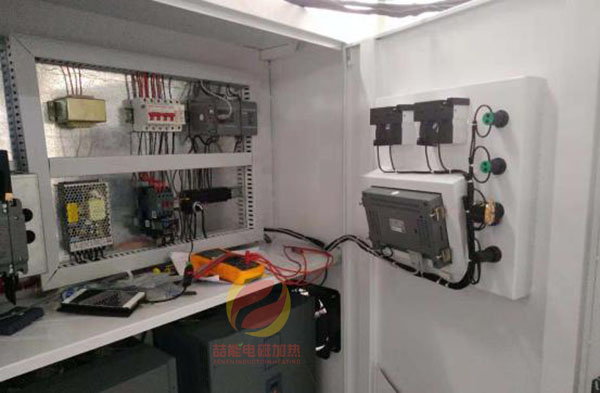

多機并聯的鋼板電磁加熱主機柜

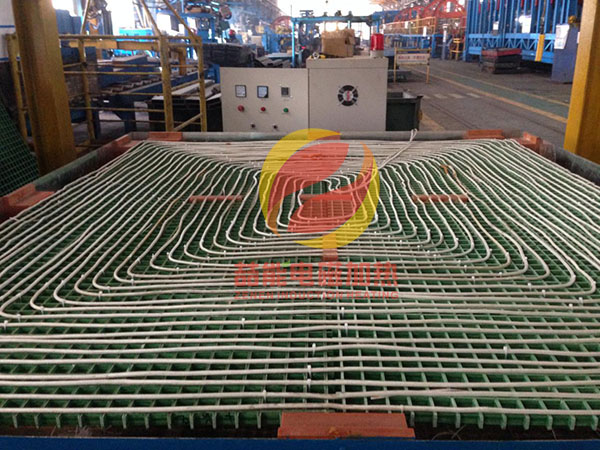

鋼板電磁加熱預熱
