類別 |
單位 |
ZN-30E-CH |
ZN-60E-CH |
ZN-6E-CH |
ZN-8E-CH |
ZN-10E-CH |
ZN-12E-CH |
ZN-15E-CH |
|
額定功率 |
KW |
30KW |
60KW |
6KW |
8KW |
10KW |
12KW |
15KW |
|
額定電流 |
A |
45 |
91 |
27.2 |
36.3 |
45.5 |
18.2 |
22.8 |
|
供電電壓/頻率 |
V/Hz |
380/50 |
380/50 |
220/50 |
220/50 |
220/50 |
380/50 |
380/50 |
|
電源導線截面面積 |
mm2 |
3x10 |
3x16 |
4 |
6 |
10 |
3×4 |
3×6 |
|
電器保護等級 |
IP |
33 |
33 |
33 |
33 |
33 |
33 |
33 |
|
電熱效率 |
% |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
|
外殼散熱 |
% |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
|
供暖系統最大容量 |
L |
550 |
1100 |
110.4 |
147 |
184 |
230 |
276 |
|
供暖系統最大壓力 |
Mpa |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
水泵配置最小流量 |
L/min |
36 |
72 |
8 |
10 |
12 |
16 |
18 |
|
膨脹水箱容量（選配） |
L |
30 |
30 |
5 |
5 |
10 |
15 |
15 |
|
供暖用水最高溫度 |
℃ |
85 |
85 |
85 |
85 |
85 |
85 |
85 |
|
低溫保護最低溫度 |
℃ |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
熱水產率65℃ |
L/min |
10 |
20 |
1.95 |
2.6 |
3.25 |
4.06 |
4.88 |
|
外形尺寸（長 寬 高） |
mm |
770×520×1260 |
840×620×1400 |
380×130×600 |
400×190×630 |
400×190×630 |
430×220×780 |
430×220×780 |
|
進出水接口 |
DN |
40 |
40 |
25 |
25 |
25 |
40 |
40 |
|
采暖面積 |
㎡ |
300-400 |
600－700 |
60－80 |
80-100 |
100-120 |
120-150 |
150-200 |
|
采暖空間 |
m3 |
900－1200 |
1800－2100 |
160－213 |
210-320 |
320－400 |
400-530 |
532－700 |
|
電表選型（最小配備） |
A |
20A(80A)三相 |
40A(160A)三相 |
10A(40A) |
15A(60A) |
20A(80A) |
5A(20A)三相 |
10A(40A)三相 |

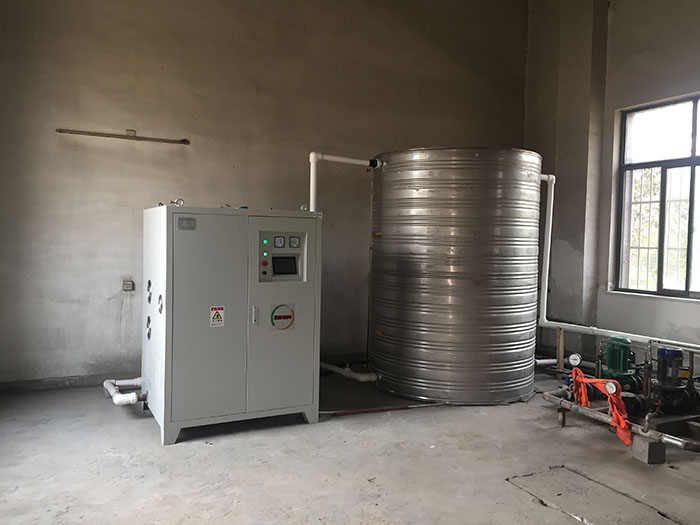

（案例圖片）
采暖爐設備的內部配置：
1. 以15KW/380V柜式機為例，適合選用16平方毫米銅導線，感應線長約25~30米，如果疏繞線需要少量增加，保溫棉的厚度約15mm。
2. 加熱部分管路選型：選擇直徑80mm左右的430或普通鋼管，長度約0.8~1米，然后通過變徑口與其它部分的進出水管相連接。感應線圈選擇12或16mm2的銅導線，線圈引線預留到控制柜里。
3. 控制部分設計：電磁加熱器可以直接安裝控制柜內或者在其它合適位置?？刂乒窕九渲茫嚎臻_、電流表、電壓表、啟動停止按鈕、顯示盒、檔位旋鈕、溫控表及運行指示燈等。溫控探針安裝在出水口附近，溫度達到80℃即自動停止加熱。為防止溫控器失效，可以增加一個備用溫控器，另一個設置在儲水箱出水口0.5米處。兩個溫控器的信號同時反饋給加熱電源，任何一個的溫度達到80℃，加熱電源停止工作。大部分柜式機均采用PLC+觸摸屏控制。
（案例圖片）
安裝方法：
①根據現場的水路管路走向，選擇設備擺放位置和進水出水接口位置，連接好進出水管、循環泵和補水。
②給設備提供供電，接好供電電纜，并將設備的柜體可靠接地，通電設置所需溫度和加熱時段即可開機運行。
